Наплавочный комплекс TRANSAMATIC для ремонта изношенных элементов верхнего строения пути автоматической электродуговой наплавкой

Состав оборудования автоматического наплавочного комплекса может быть различным
Трансламатик


Наплавочный автомат TRANSLAMATIC - сварочный робот, предназначенный для ремонта элементов верхнего строения пути автоматической электродуговой наплавкой самозащитной порошковой проволокой.
Translamatic позволяет восстанавливать дефекты на:
  • поверхности катания рельсов: концы рельсов, пробоксовки;
  • боковых поверхностях рельсов;
  • крестовинах стрелочных переводов: остряки и усовики.
Translamatic осуществляет перемещение сварочной головки по осям х и у. Совместное или раздельное перемещение по осям х и у позволяет выполнять наплавки различной формы.

Система translamatic состоит из 4-х модулей:

1) наплавочный робот TRANSLAMATIC, предназначен для перемещения сварочной головки по заданным координатам. Корпус робота изготовлен из пластмассы, алюминия и нержавеющей стали - удачное сочетание небольшого веса и устойчивости к работе при любых погодных условиях. Он обеспечивает механическое перемещение сварочной головки по осям Х и У. Он просто, быстро монтируется и разбирается.

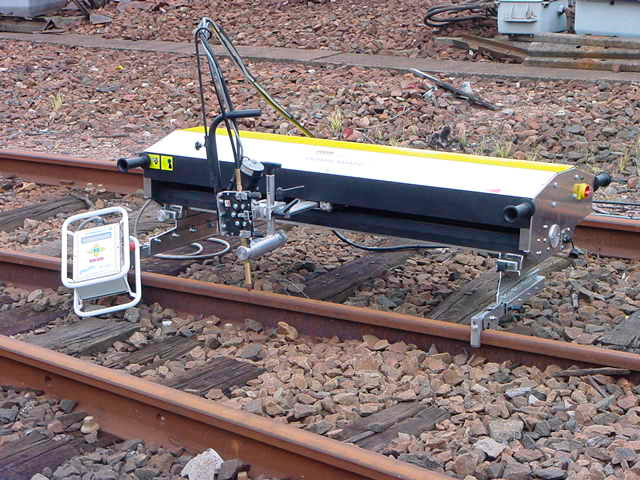

TRANSLAMATIC легким движением устанавливается на рельс. Две поддерживающие опоры позволяют, при помощи регулировки, изменять угол положения на рельсах различных типов. Зубчатые тиски и подвижные губки тисков способствуют установке аппарата на железнодорожных путях всех видов.

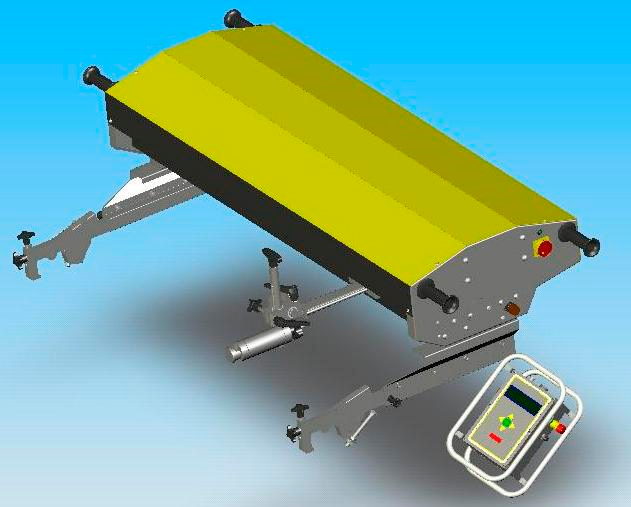

наплавочный робот TRANSLAMATIC

2) Блок управления Charlie предназначен для управления наплавочным роботом и программирования режимов сварки.
Charlie осуществляет автоматический контроль процесса наплавки.  Charlie представляет собой корпус из поликарбоната, снабженный для диалога с оператором жидкокристаллическим дисплеем и клавиатурой из 6-ти клавиш под эластичной поликарбонатной пленкой. Он помещен в трубчатый каркас, на который наматывается 5 м армированного кабеля питания. Charlie предназначен для работы в полевых условиях при любых погодных условиях.
3°) сварочная головка Pull Gun предназначена для подачи сварочной проволоки. Головка состоит из длинного мундштука с естественным охлаждением, прикрепленного к моторредуктору, который с помощью 4-х роликов подает сварочную проволоку в зону сварки. Pull Gun крепится к штанге TRANSLAMATIC. В стандартной комплектации он приспособлен для наплавки самозащитной порошковой проволокой диаметром 1,6 мм. Pull Gun подключается к механизму подачи проволоки Roll N’ Roll 0515.
Charlie®
3°) сварочная головка Pull Gun предназначена для подачи сварочной проволоки. Головка состоит из длинного мундштука с естественным охлаждением, прикрепленного к моторредуктору, который с помощью 4-х роликов подает сварочную проволоку в зону сварки. Pull Gun крепится к штанге TRANSLAMATIC. В стандартной комплектации он приспособлен для наплавки самозащитной порошковой проволокой диаметром 1,6 мм. Pull Gun подключается к механизму подачи проволоки Roll N’ Roll 0515.

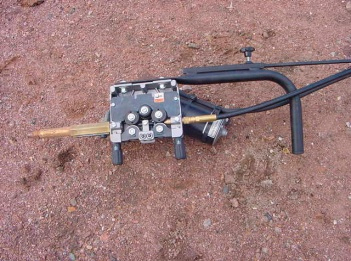

Pull Gun
4°) Roll N’ Roll 0515  - бокс для хранения и размотки проволоки в процессе сварки. Он предназначен для ремонтных работ, производимых на железнодорожных путях.
Roll N’ Roll 0515  переносной компактный и легкий механизм в пластиковом корпусе. Диаметр кассеты с проволокой может достигать 300 мм, вес до 16 кг. Диаметр подаваемой проволоки: от 1,2 до 2,4 мм.
Roll N’ Roll 0515

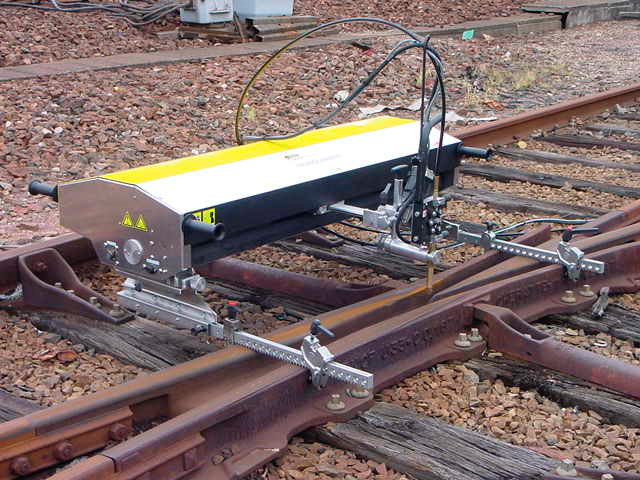

Наплавочный робот TRANSLAMATIC оборудован специальными креплениями для установки, как на рельс, так и крестовину. Конструкция креплений позволяет быстро производить установку и снятие робота с пути.

вариант рельсвариант крестовина

TRANSLAMATIC
вариант - рельс

TRANSLAMATIC
вариант - крестовина

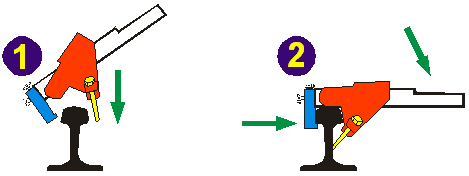

Движения для установки держателя в рабочее положение
Движения для установки держателя

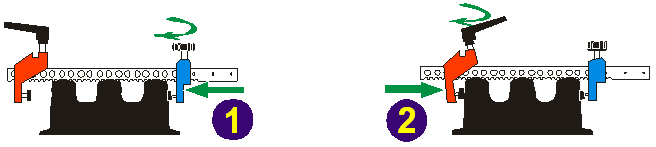

Установка TRANSLAMATIC на крестовину вариант - тиски
Установка TRANSLAMATIC на крестовину вариант - тиски

Для наплавки рельсов и крестовин Блок управления CHARLIE имеет две основные программы.

Автоматический режим – Рельс. Программа предназначена для наплавки железнодорожных рельсов. Наплавка производится сплошной наплавкой поперечными валиками. Форма наплавки: прямоугольник, трапеция, треугольник.
Автоматический режим – Крестовина. Программа предназначена для наплавки высокомарганцовистых крестовин стрелочных переводов. Наплавка производится одиночными продольными валиками. Форма наплавки усовик – четырехугольник, сердечник – треугольник.
