TRANSLARAIL самозащитная порошковая проволока для ремонта изношенных элементов верхнего строения пути автоматической электродуговой наплавкой

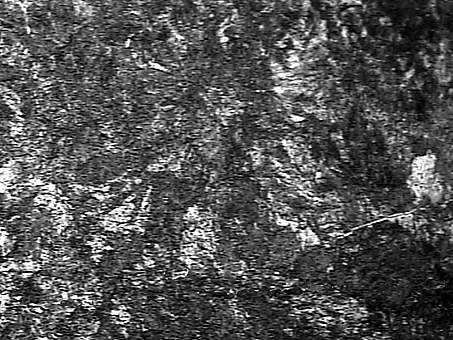

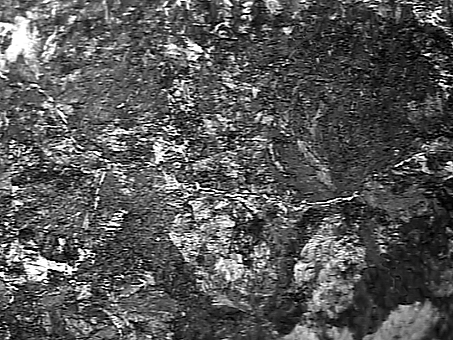

Рис. 2в. Микроструктура околошовной зоны (обр. 2. скорость сварки 10 см/мин, шаг наплавки 6 мм), х500.
а
б

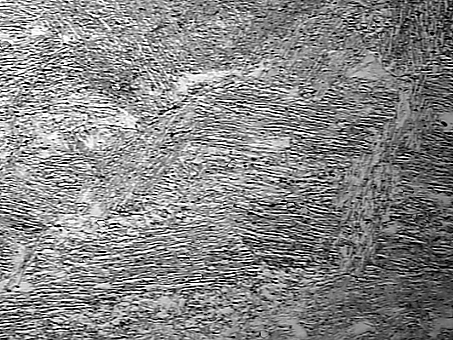

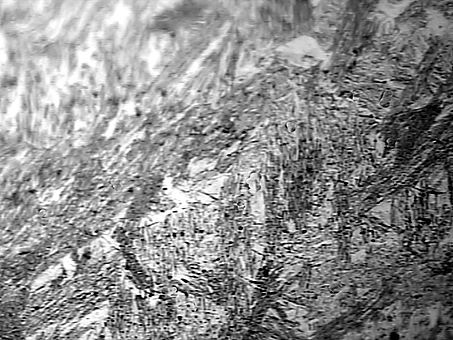

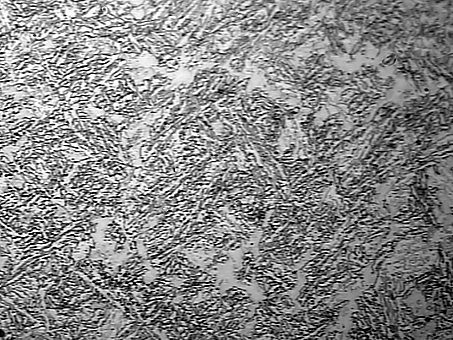

Рис. 2. Микроструктура наплавленного металла
(обр. 2. скорость сварки 10 см/мин, шаг наплавки 6 мм), х500.
а – у границы сплавления; б – у поверхности.
а

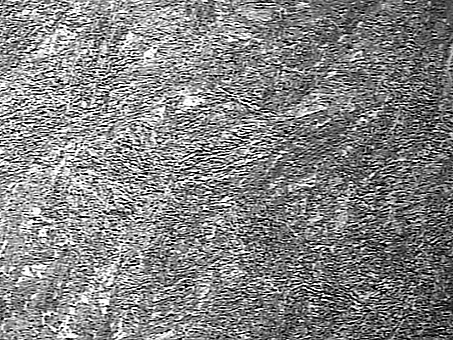

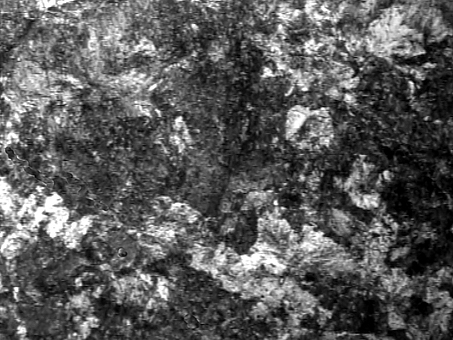

Рис. 3. Микроструктура наплавленного металла
(обр. 5. скорость сварки 30 см/мин, шаг наплавки 6 мм), х500.
а – у границы сплавления; б – у поверхности.

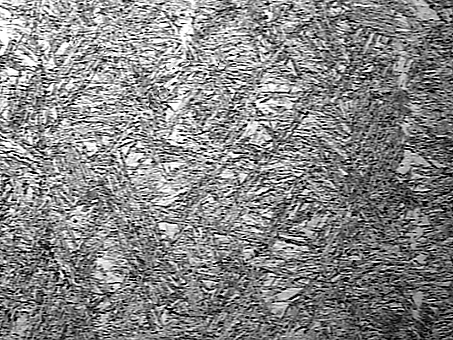

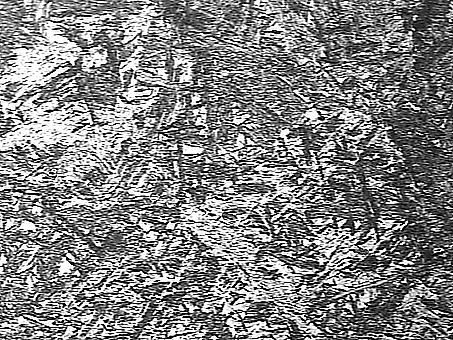

Рис. 3в. Микроструктура околошовной зоны
(обр. 5. скорость сварки 30 см/мин, шаг наплавки 6 мм), х500
а
б

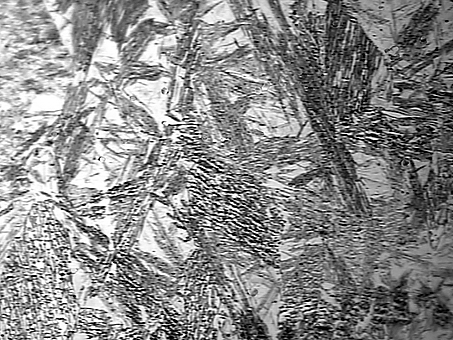

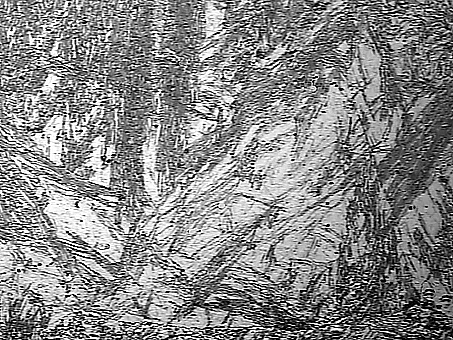

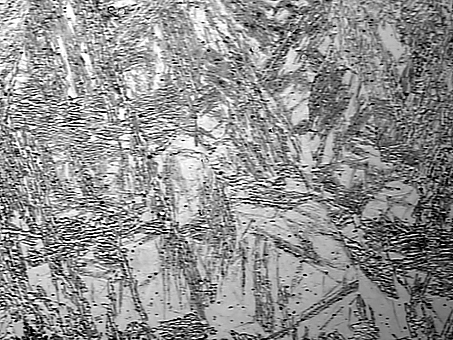

Рис. 4. Микроструктура наплавленного металла
(обр. 8. скорость сварки 50 см/мин, шаг наплавки 4 мм), х500
а – у границы сплавления; б – у поверхности.
Рис. 4в. Микроструктура околошовной зоны
(обр. 8. скорость сварки 50 см/мин, шаг наплавки 4 мм), х500.
а
Рис. 5. Микроструктура наплавленного металла
(обр. 10. скорость сварки 100 см/мин, шаг наплавки 2 мм), х500
а – у границы сплавления; б – у поверхности.

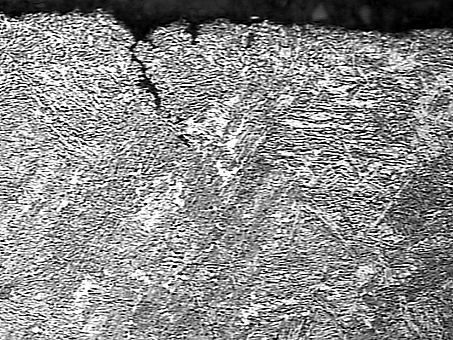

Рис. 5в. Микротрещина с поверхности в наплавленном металле,
(обр. 10. скорость сварки 100 см/мин, шаг наплавки 2 мм), х200.
Рис. 5г. Микроструктура околошовной зоны
(обр. 10. скорость сварки 100 см/мин, шаг наплавки 2мм), х500.
а
б
Рис. 6. Микроструктура околошовной зоны
(обр. 16. скорость сварки 50 см/мин, наплавка в один валик), х500.
Страница 2 - 2 из 6
Начало | Пред. | 1 2 3 4 5 | След. | Конец
